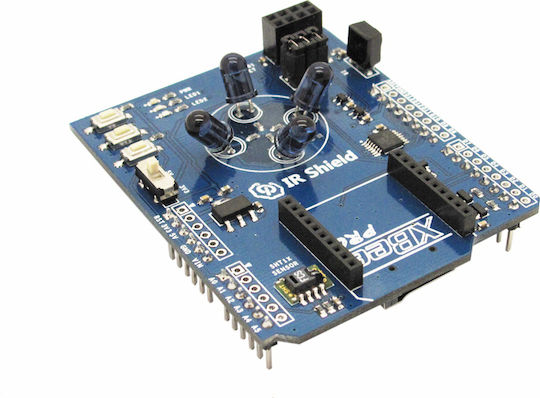

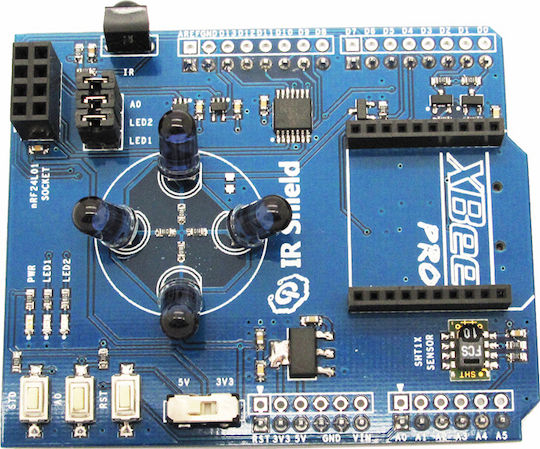

IR Shield е проектирано за Arduino и включва модул за приемане и предаване на инфрачервени сигнали, различни интерфейси като nRF24L01 и Xbee, слот за Micro SD, както и сензор за температура и влажност. С това IR shield можете да автоматизирате дома си, създавайки DIY измервател за вътрешна температура и влажност или контролер за инфрачервени домашни уреди като климатици и телевизори.

Характеристики:

• Съвместимо с основни платки 5/3.3V
• Слот за Micro SD карта
• Xbee интерфейс

Спецификации:

• Размер на PCB: 55.88mm X 68.58mm X 1.6mm
• Захранване: 5V DC
• Комуникационен протокол: UART, IIC, SPI

Електрически характеристики:

• Изходно напрежение: 4.5 - 5.5V DC
• Изход VinH (Целево Напрежение = 3.3V): 3.3 - 3.6V
• Изход VinH (Целево Напрежение = 5V): 4.5 - 5.5V
• Изход VinL: -0.3 - 0.5V
• Консумация на ток: -40mA

Карта на хардуерните пинове:

• D0: XBEE_TX
• D1: XBEE_RX
• D2: nRF24L01_IRQ & STD Button
• D3: IR_TX
• D4: SD_CS
• D5: IR_RX
• D6: LED1
• D7: LED2
• D8-D9: nRF24L01_CS
• D10: nRF24L01_CS
• D11: MOSI
• D12: MISO
• D13: SCK
• A0: A0 Button
• A1-A2-A3-A4: SHT10_SDA
• A5: SHT10_SCL

Бележки:

• IR_TX активира инфрачервения диод, когато D3 е на високо ниво.
• IR_RX използва HS0038B като модул за приемане на инфрачервени сигнали.
• Джъмпърите могат да бъдат директно свързани с IO на Arduino. Ако не се нуждаете от тях или съответните портове са заети, можете да ги премахнете.
• Свържете LED1 към D6. Ако изходът е висок, LED1 ще се активира.
• Свържете LED2 към D7. Ако изходът е висок, LED2 ще се активира.
• Настройте нивото на превключвателя в зависимост от основната платка на Arduino.
