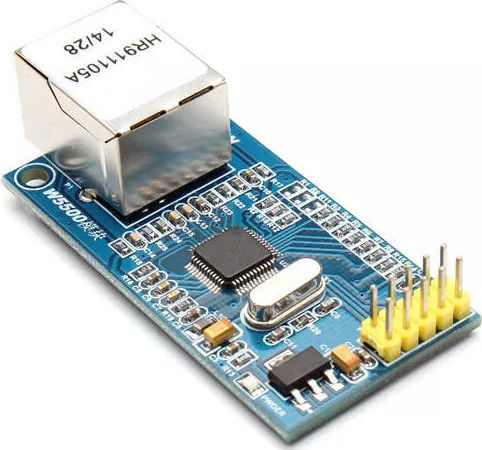

W5500 Ethernet Мрежов модул

• Хардуерен TCP/IP интерфейс: Поддръжка на протоколи TCP, UDP, ICMP, IGMP, IPv4, ARP, IGMP, PPPoE и Ethernet.
• Портове: Поддръжка на 8 независими порта (гнезда).
• Опаковка: Много компактна LQFP48 без олово.
• Режим на сън: Предоставяне на режим на сън и събуждане от мрежата.
• SPI връзка: Поддръжка на скоростта на SPI (SPI режим 0, 3).
• Памет: Вътрешна памет от 32K байта като TX/RX кеш.
• Физически слой на Ethernet: Поддръжка на 10/100Mbps.
• Автоматично договаряне: Поддръжка (10/100-базова пълна/половин дуплекс).
• Работно напрежение: Работно напрежение 3.3V, I/O портовете издържат на 5V.
• Сигнални индикации: Множество изходи за сигнални индикации.

• Таблица за описание на функциите:
  • 3.3V: Захранващ вход 3.3V
  • 5V: Захранващ вход 5V
  • MISO: SPI master вход slave изход
  • GND: Захранващо заземление
  • MOSI: SPI master изход slave вход
  • RST: пин за инициализация на W5500 (активен ниско)
  • SCS: SPI SLAVE изборен пин (активен ниско)
  • INT: пин за прекъсвания на W5500 (активен ниско)
  • SCLK: SPI часовник пин

Забележка: Работното напрежение на W5500 е 3.3V, но I/O портовете издържат на 5V. Модулът YIXIN_W5500 има два начина на захранване, 3.3V или 5V. Когато се използва захранване 5V, изходът на пина “3.3V” е 3.3V.
