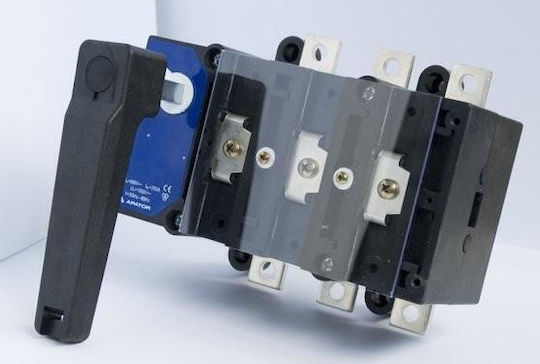

Разединителен прекъсвач с независим механизъм на движение, 3-полярна дръжка на предавателния вал RA 630 P3/R 690V 630A Ui:1000V 63-811593-061.

Разединителите от серия R се състоят от следните основни единици:

• долен корпус, оборудван с токопроводими канали (стационарни контакти и клеми),
• горна част, оборудвана със стационарни мостови контакти (RA) или стационарни контакти с челюсти (RAB),
• траверса с подвижни контакти и двигатели на вътрешно горене.

Прекъсвачите от серия R с независим механизъм са предназначени за разпределение на електрическата енергия, за свързване и защита на електрически устройства от късо съединение и претоварване в трифазни мрежи.

Те могат да бъдат използвани като:

• основни и изходящи прекъсвачи в разпределителни устройства,
• прекъсвачи за изолация,
• прекъсвачи за контрол и защита на електродвигатели и други устройства с променлив ток.

Степен на защита: IP 00

Номинална честота: 50 Hz

Сечение на кабела: 2x30x5; 2x185 mm²

Номинално напрежение на изолация: 1000 V

Термален ток: 630 A

Номинален ток на устойчивост: 100 kA

Номинален ток на късо съединение Icm: 35 kA

Номинален ток на превключване: 630 A

Брой полюси: 3.0

Максимално номинално работно напрежение Ue AC 690,0 V

Подходящо за плосък монтаж: Да

Тип връзка на главния кръг: Винтова връзка

Степен на защита (IP) на предната част: IP00

Номинален непрекъснат ток Iu: 630,0 A
