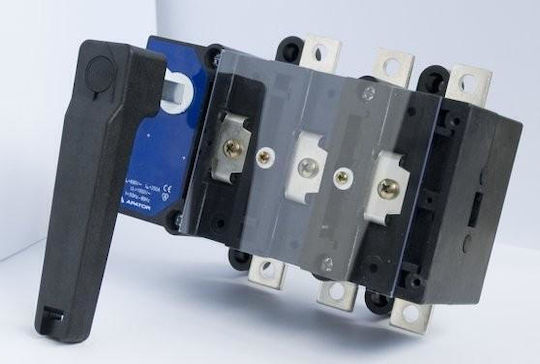

Превключвател за изключване с независим ход, 3-полюсна дръжка на вал RA400 P3/R 690V 400A Ui:1000V.

Превключвателите от серията R се състоят от следните основни единици:

• Долна част, оборудвана с токови пътища (стационарни контакти и клеми).
• Горна част, оборудвана с фиксирани мостови контакти (RA) или фиксирани челюстни контакти (RAB).
• Траверси с подвижни и нагрети контакти.
• Независим (snap) задвижващ блок.

Превключвателите от серията R са проектирани за разпределение на електроенергията, свързване и защита на електрически уреди от ефектите на къси съединения и претоварване в трифазни мрежи.

Могат да се използват като:

• Основни превключватели и изходни превключватели в разпределителни устройства.
• Превключватели за изолация.
• Превключватели за управление и защита на електродвигатели и други AC устройства.

Категории:

• Степен на защита: IP 00
• Номинална честота: 50 Hz
• Сечение на кабела: 2x25x4; 240 мм²
• Номинално изолационно напрежение: 1000 V
• Термичен ток: 400 A
• Номинален ток на устойчива работа: 100 kA
• Номинален ток на късо съединение Icm: 25 kA
• Номинален ток на превключване: 400 A
• Брой полюси: 3.0
• Максимално номинално работно напрежение Ue AC: 690,0 V
• Подходящ за плосък монтаж: Да
• Тип елемент за превключване: Дръжка
• Тип връзка на главния кръг: Винтова връзка
• Степен на защита (IP) на предната част: IP00
• Номинален постоянен ток Iu: 400,0 А
• Номинален ток на късо съединение под условие Iq: 8,0 kA
