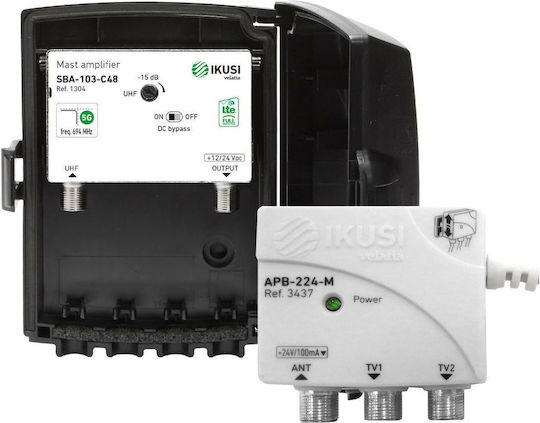

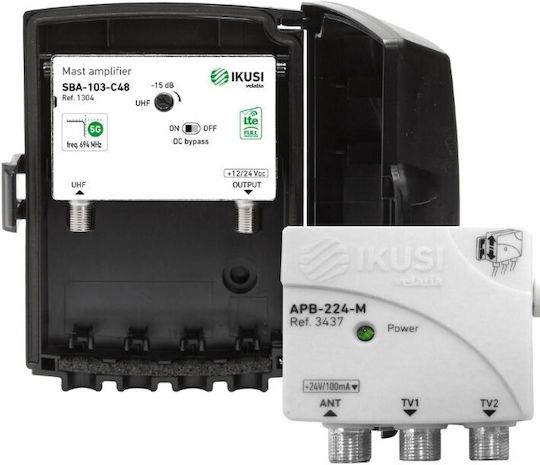

Комплектът JSBA103-C48 на IKUSI включва две части: външна усилваща единица за телевизионен сигнал (SBA103-C48) и вътрешна единица (APB-224-M), която осигурява напрежение +24V към външната единица.

Външната единица се монтира на антенния стълб на системата и се свързва с вътрешната единица чрез коаксиален RF кабел.

Характеристики на комплекта JSBA103-C48:

• Повишена изходна мощност: 113 dBμV
• Пропускане на DC: за активни антени
• Захранващо напрежение: +12 VDC и +24 VDC
• Оптимален дизайн: за много ниско ниво на шума
• Вграден LTE 700 филтър
• Свързващи елементи: F за усилвател и захранване
• RF екраниране и водоустойчива конструкция за стълба
• CE сертификат за качество

Технически характеристики:

• Усилвател за стълб SBA103-C48:
• Вход: Диапазон: UHF 21-48 (2-ри цифров дивидент)
• Честотен обхват: 470…694 MHz
• Усилване: > 34 dB
• Настройка на усилването: 0~15 dB
• Шум: ≤ 3.0 dB
• Максимално изходно ниво: 113 dBμV
• Захранване: +12 / +24 VDC
• Потребление: 60 / 70 mA DC bypass: Да
• Захранваща единица APB-224-M:
• Тип регулиране: превключващ режим (Switch-mode)
• Вход / Изходи: 1 / 2 броя
• Мрежово напрежение: 100~240 VAC / 50Hz
• Изходно напрежение: +24 (±5%) VDC
• Максимален изходен ток: 10 mA
• Честотен обхват: 47~862 MHz
• Входна RF загуба: ≤4 dB
• Ефективност: >70 %

Размери:

• Усилвател за стълб: 96 x 125 x 46 mm, Тегло: 0,370 Kg
• Захранваща единица: 50 x 50 x 25 mm
