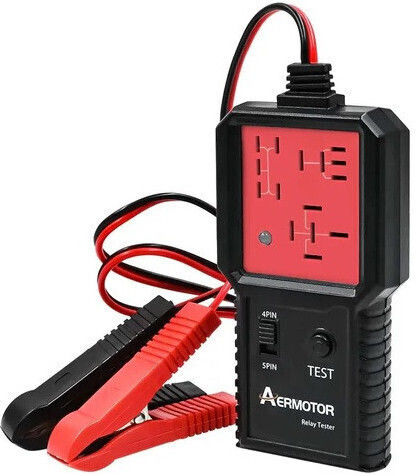

Диагностичен тестер за релета за проверка на общото състояние и функционалността на най-често срещаните автомобилни релета.

Тестерът проверява правилната работа на контактите на релето, като го свързва към акумулатора на автомобила. Той следи конфигурацията на пиновете, времето за затваряне и отваряне на контактите и последователността на работа на релето по време на всяка тестова сесия.

• Свържете захранващите кабели към акумулатора на автомобила: черната щипка към отрицателния полюс и червената щипка към положителния.
• Тестерът се активира, когато LED индикаторът светне в ЧЕРВЕНО.
• Преди да поставите релето в тестера, проверете го. Изберете гнездото "4-pin", ако релето е с 4 пина, или гнездото "5-pin", ако е с 5 пина.
• Поставете релето в един от трите контакта.
• Натиснете бутона TEST.

Тестерът проверява конфигурацията на пиновете на тестваното реле. Ще покаже с ЧЕРВЕН LED, ако релето е дефектно или ако някой пин е повреден. Тестерът ще отваря и затваря релето 10 пъти за тест. Времето от затварянето до отварянето на контактите се следи от тестера и ако времето за тест надвиши зададената граница, релето е дефектно. Тестерът незабавно ще светне ЧЕРВЕНИЯ LED.

Тестерът ще провери последователността на релето след проверката на времената за затваряне и отваряне на контактите десет пъти. Тестерът ще светне ЗЕЛЕН LED, ако тестът е успешен.
