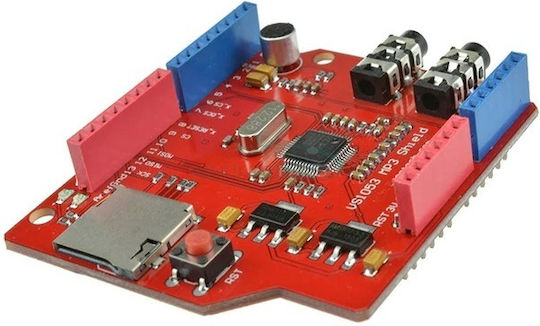

MP3 щитът е проектиран на базата на VS1053B от VLSI. С помощта на този щит можете директно да свържете Arduino UNO/MEGA, както е показано на изображението, без нужда от свързване с кабели, което улеснява възпроизвеждането на музика в сравнение с малката MP3 платка.

VS1053 е гъвкав MP3 процесор кодек, който е способен да декодира разнообразие от музикални формати, включително Ogg Vorbis/MP3/AAC/WMA/MIDI аудио. За най-добро аудио изживяване със слушалки, VS1053 включва EarSpeaker обработка, която точно симулира как би звучало в стая с стерео говорители.

Със слота за TF карта от другата страна на платката, можете да възпроизвеждате mp3 файлове от TF картата, използвайки този breakout. Лесно е да го интегрирате във вашия проект или да създадете mp3 плейър, използвайки Arduino или друг микроконтролер.

• Може да възпроизвежда разнообразие от музикални формати, поддръжка на OGG кодиране и запис в реално време
• SPI интерфейс, сигналните контролни линии са освободени
• Изход за слушалки и стерео изход
• Микрофон за запис
• Входен интерфейс line_in
• Индикация за захранване
• 3.3V и 2.8V от LDO чипа AMS-1117 на платката, осигурява до 800mA ток
• Уникално захранване: +5 VDC
• 12.288 Mhz кристал
• TF card слот

• Ogg Vorbis
• MP3 = MPEG 1 & 2 аудио слой III (CBR+VBR+ABR)
• MP1 & MP2 = MPEG 1 & 2 аудио слоеве I & II по желание
• MPEG4 / 2 AAC-LC(+PNS), HE-AAC v2 (Level 3) (SBR + PS)
• WMA4.0/4.1/7/8/9 всички профили (5-384 kbps)
• FLAC без загуба на звук със софтуерен плъгин (до 24 бита, 48 kHz)
• WAV (PCM + IMA ADPCM)
• General MIDI 1 / SP-MIDI формат 0

• Ogg Vorbis със софтуерен плъгин
• IMA ADPCM
• 16-битов PCM

Тук е ръководство, което показва как да свържете VS1053 breakout към Arduino Uno и да възпроизведете mp3 файлове, съхранили на вашата TF карта.

След като свържете вашето Arduino към VS1053 breakout платката, вкарайте TF карта, която съхранява mp3 файлове с имена като "track001.mp3", "track002.mp3" и т.н., в TF card слота.

Свалете файла: MP3-TF.zip и го поставете в папката /Arduino1.0/libraries/, след това отворете Arduino IDE 1.0 и качете примерите МP3Shield-Library-Demo.

Отворете сериен монитор с baudrate 115200, въвеждайки числото 'x' ще възпроизведе съответния mp3 файл "track00x.mp3" на вашата TF карта.
